LES INSTRUMENTS ASTRONOMIQUES

Une chaise-estrade d'observation


En me promenant sur le Web, j'ai trouvé trois illustrations d'une "chaise-estrade" d'observation...

J'ai cogité un peu, changé quelques détails, et voici l'engin que j'ai construit. C'est un prototype, avec les défauts et les hésitations qui vont avec, mais c'est déjà assez pratique à l'utilisation.

Cela permet d'être parfaitement stable, avec une rampe à laquelle s'appuyer, ce qui rassure les personnes qui n'ont pas l'habitude d'observer en haut d'un escabeau ou d'une échelle !

Dans ma version, les tubes d'aluminium du haut et du bas sont fixes (il y a une tige filetée à l'intérieur qui maintient le sandwich) ; les deux autres tubes sont libres et peuvent être glissés dans les encoches (10 niveaux, de 10 à 80 cm de hauteur).

Pour la construction, j'ai utilisé les chutes des tubes d'aluminium de 30 mm de diamètre de mon Dobson, 2 grands tasseaux en pin de 35 x 57 x 240 cm, 2 lattes de 10 x 80 x 200, une planche de CP CTBX de 20 mm de 56 x 100, 1 tasseau de 18 x 18 x 200, deux charnières, de la visserie et 3 couches de vernis marin.

Cela m'a occupé un week-end, plus quelques heures pour les couches de vernis.

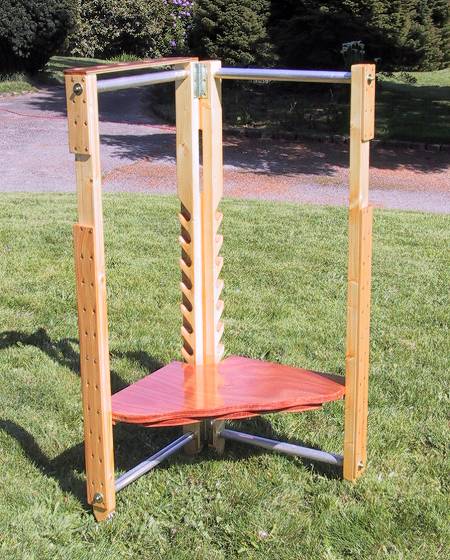

La chaise de face...

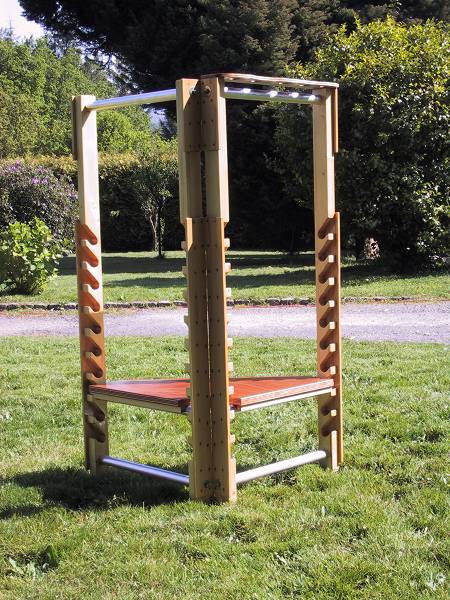

... et de dos.

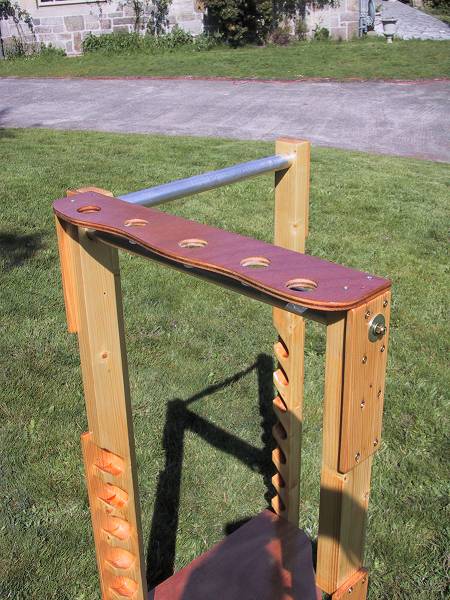

Tablette pour accessoires (oculaires, barlow, filtres).

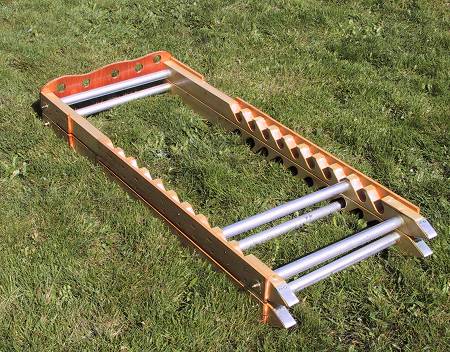

La chaise pliée.

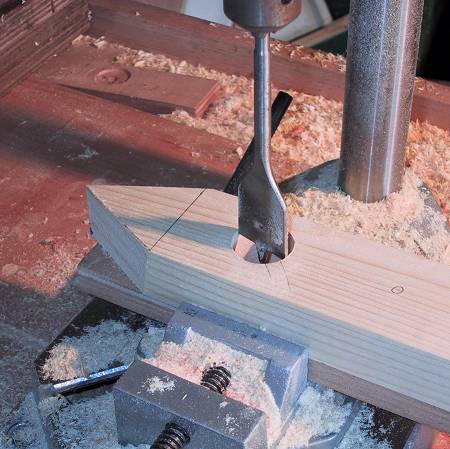

Perçage des trous (pensez à mettre un morceau de bois en dessous pour éviter les éclats).

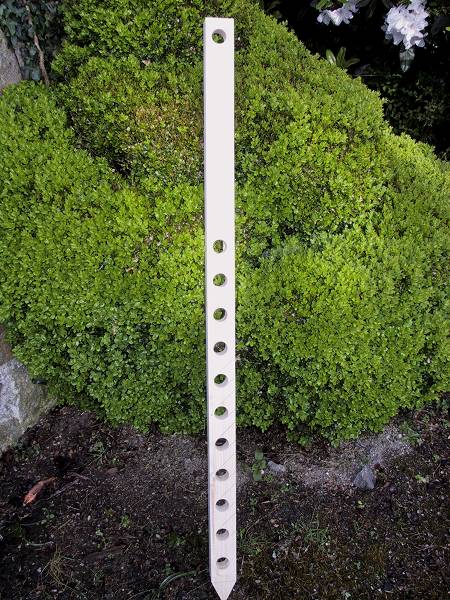

Un montant avec tous ses trous.
Traçage des encoches.

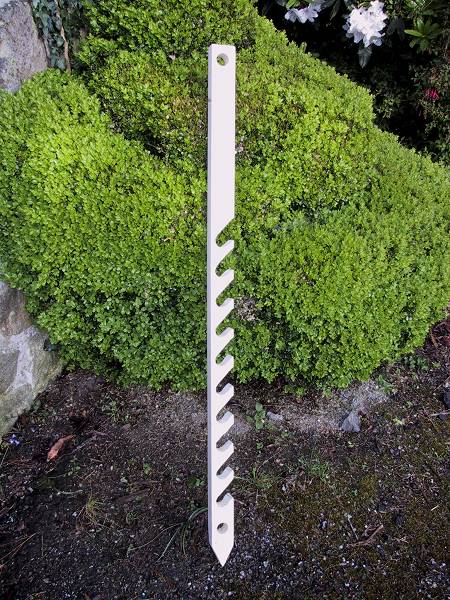

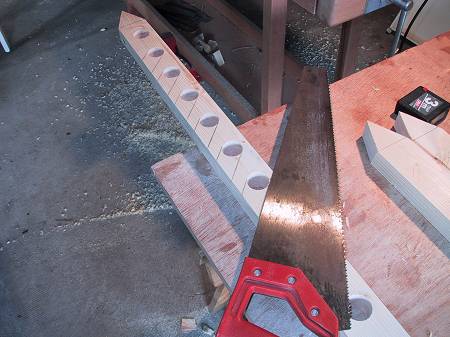

Un montant avec les encoches découpées.

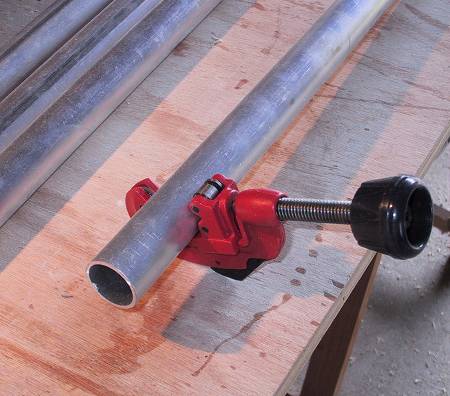

Découpe des tubes d'aluminium.
