Des plans pour un dobson de 406 mm


Voici tous les plans nécessaires pour transformer un télescope de Dobson "Meade 16 Starfinder" en un télescope de Dobson type "Obsession".

Je vous engage bien sûr à vous procurer le livre de David Kriege et Richard Berry. Si vous avez des question complémentaires, n'hésitez pas à m'écrire et je tenterai de vous répondre le mieux possible avec ma petite expérience.

Vous pouvez télécharger le fichier vectoriel Corel Draw® 8 du plan général ici.

Toutes les planches nécessaires en CP de 10 et 18 mm

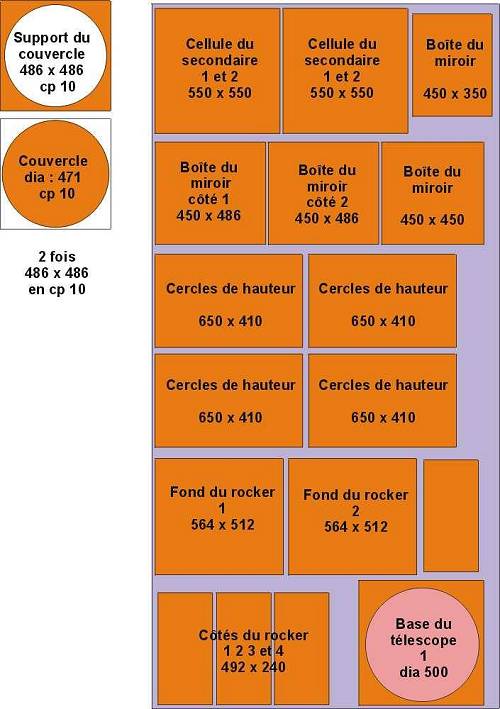

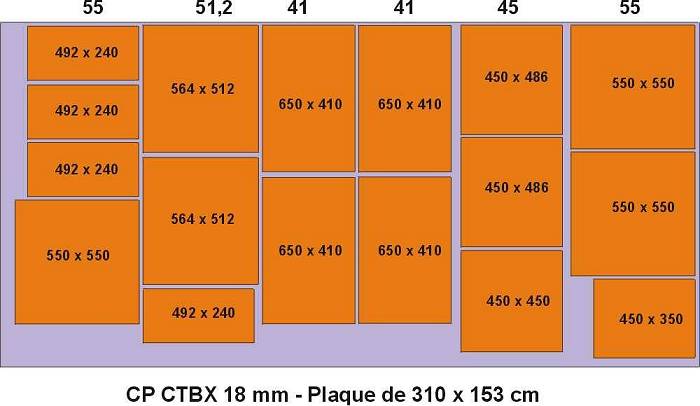

Positionnement des planches dans une seule plaque de CP de 18 mm

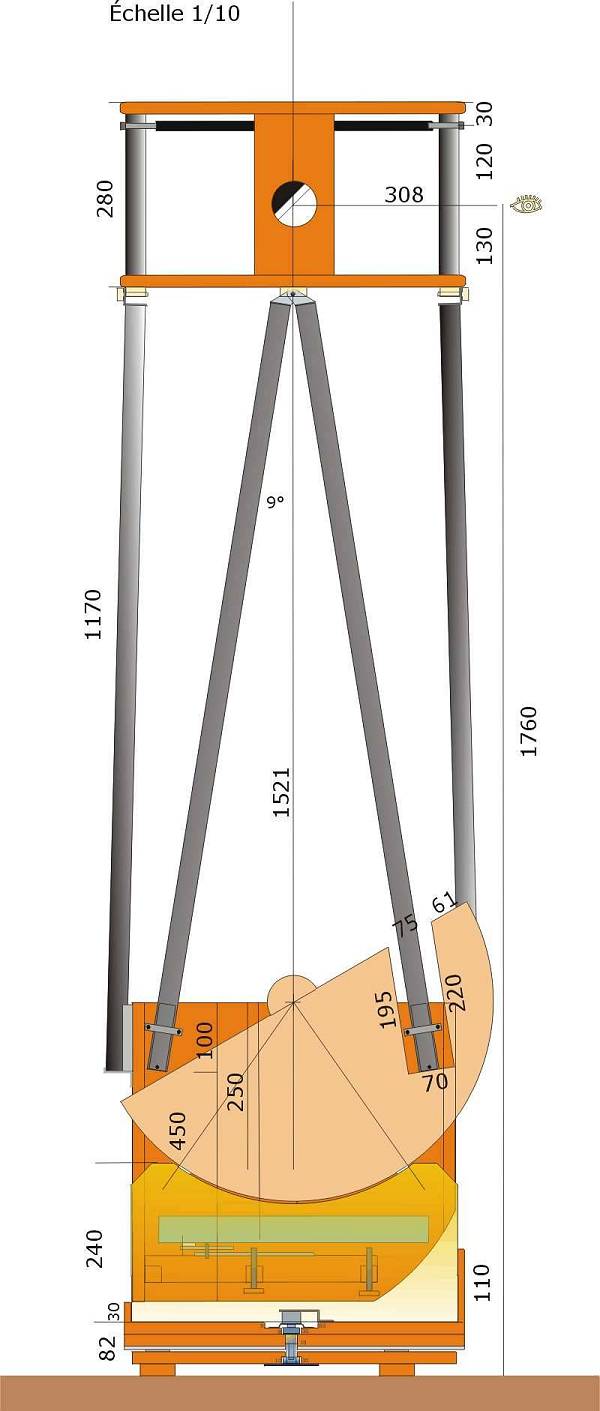

Plan d'ensemble du télescope

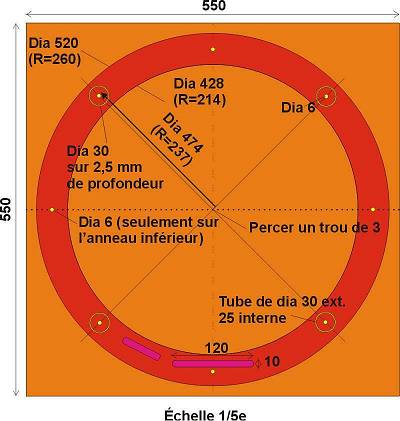

Tracé pour la découpe des anneaux de la cellule secondaire

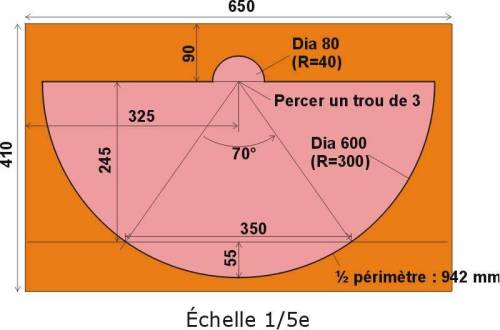

Tracé pour la découpe des cercles de hauteur

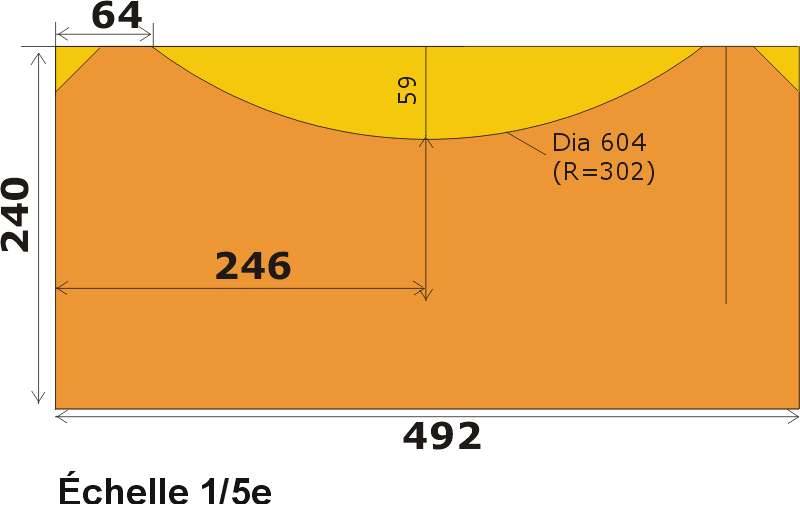

Tracé pour la découpe des côtés du rocker

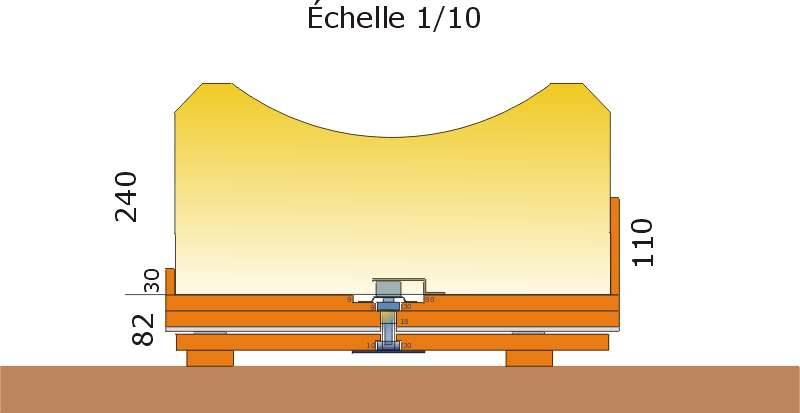

Plan du rocker

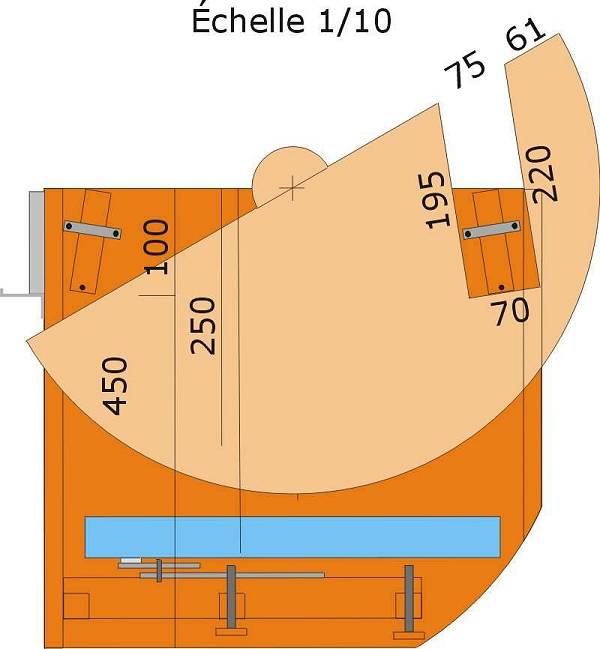

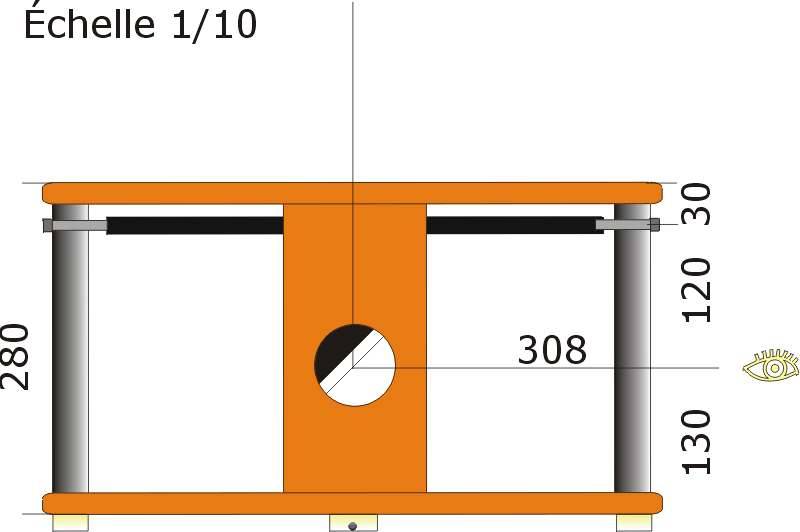

Plan de la boîte du miroir avec le barillet et le miroir

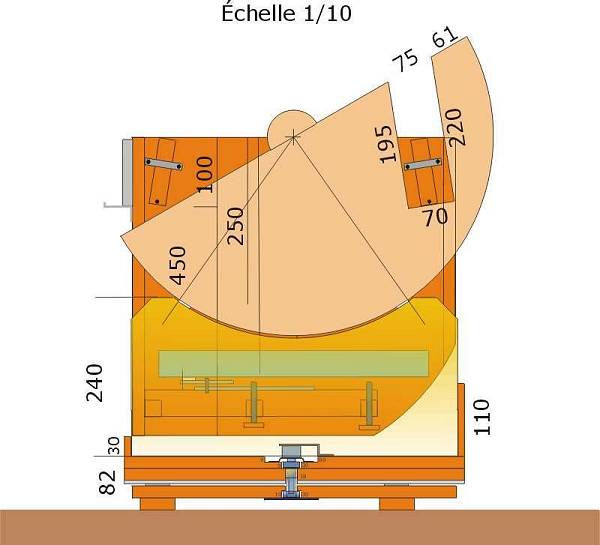

Plan de l'ensemble rocker + boîte du miroir + cercle de hauteur
Plan de la cellule secondaire

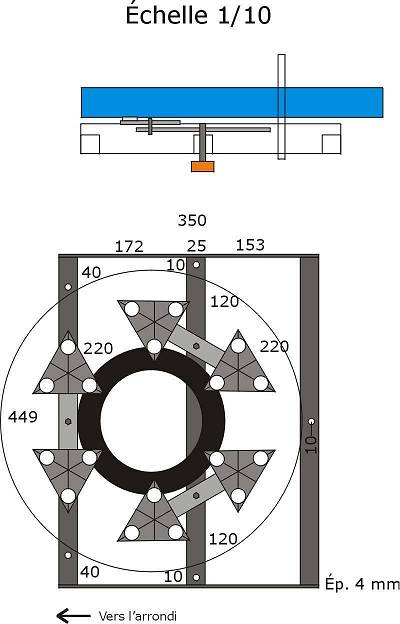

Plan du barillet du miroir
