Construction d'un Dobson 760


Voici quelques images des premières étapes de la construction : le barillet, la découpe des paliers.

Retour aux schémas...

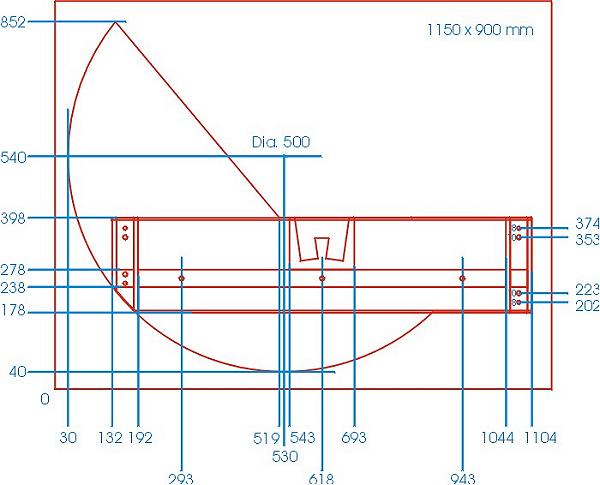

Le tracé de la découpe des paliers.

Chaque palier étant formé d'un sandwich CP+polystyrène extrudé+CP, il était fondamental d'obtenir 4 découpes rigoureusement identiques pour simplifier le montage et l'ajustage au moment du collage. J'ai donc vissé quatre planches de CP de 10 mm pour effectuer la découpe en une seule fois à la défonceuse (quel outil merveilleux !)

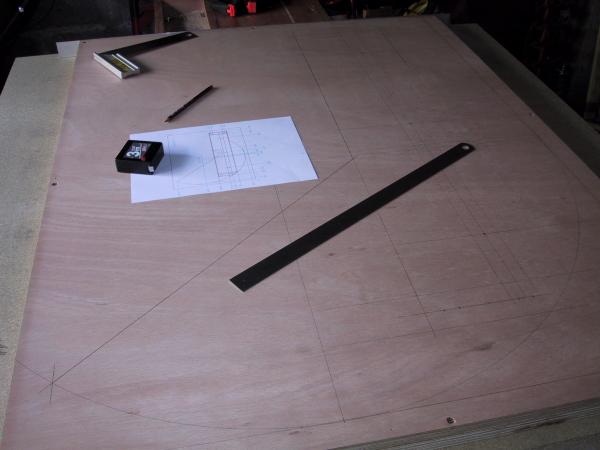

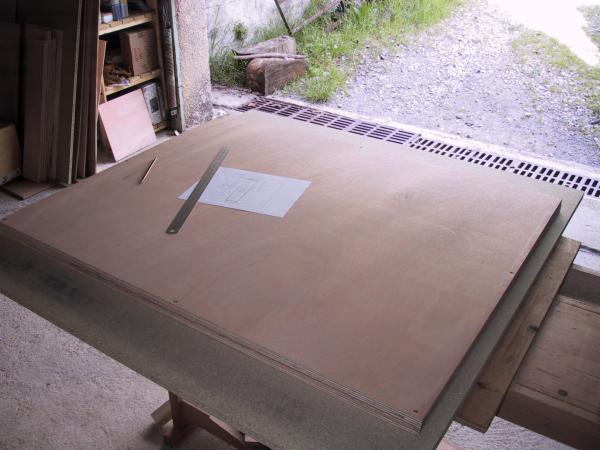

Première étape : reporter le tracé sur la planche supérieure le plus précisément possible. Pour l'échelle, le stylet mesure 500 mm...

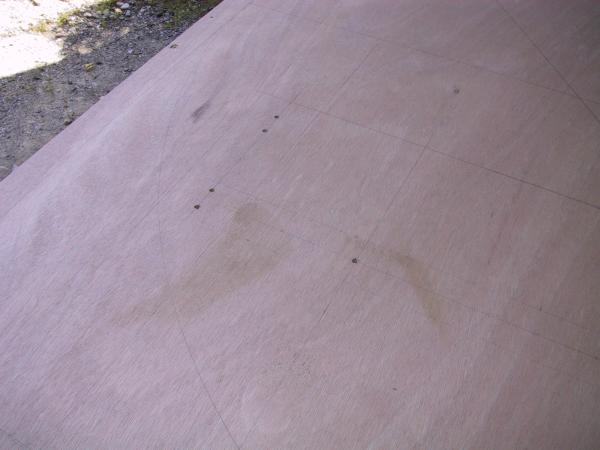

Avant même d'entamer la découpe, repérer et percer les trous qui serviront lors de l'assemblage de la boîte du miroir et les trous de fixation du barillet. Il faut assembler par vissage les quatre paliers pour éviter tout déplacement des pièces pendant la découpe.

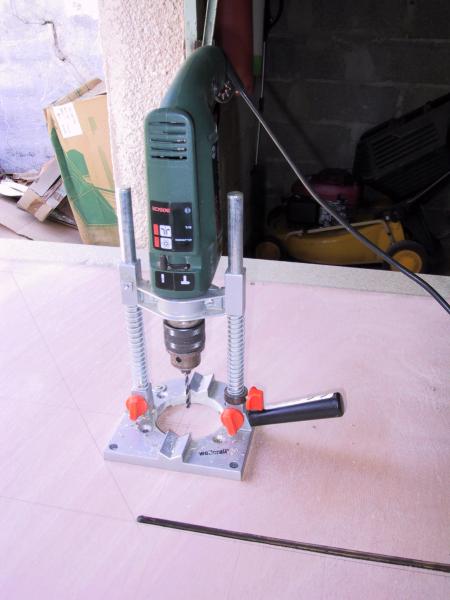

Il faut également percer un trou qui servira d'axe pour la découpe du secteur de 1000 mm de diamètre. Pour les trous, j'utilise toujours un support pour garantir la perpendicularité.

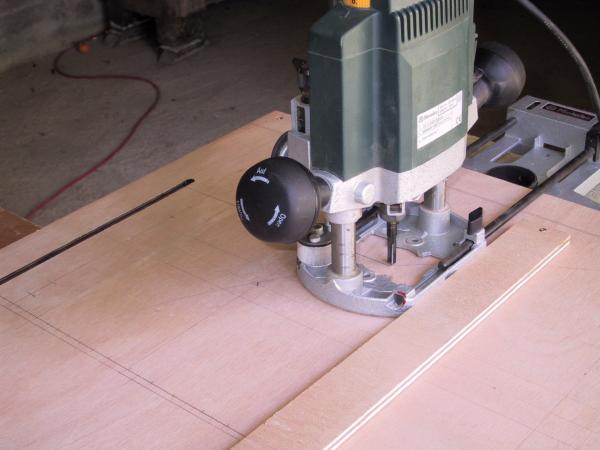

Le défonçage peut commencer... Naturellement, il n'est pas question de défoncer 40 mm de profondeur en une fois ; je procède environ 4 mm par 4 mm, ce qui implique une bonne précision du guidage pour conserver la précision de la découpe sur une dizaine de passages.

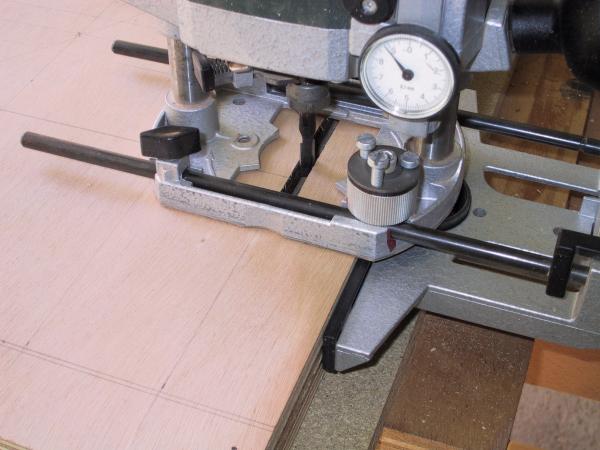

Il est important de prévoir des guides et des blocages pour limiter la course de la défonceuse, surtout là où plusieurs tracés doivent se rejoindre.

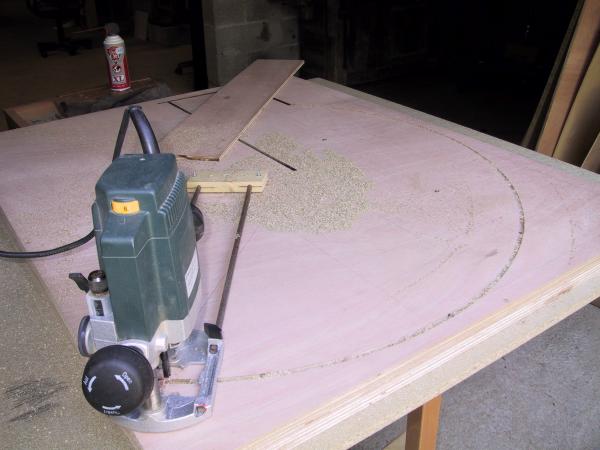

Pour l'arc de cercle, j'ai simplement repris le "compas" que j'avais fabriqué pour la découpe des paliers du 406 mm ; fort heureusement, j'avais prévu large à l'époque !

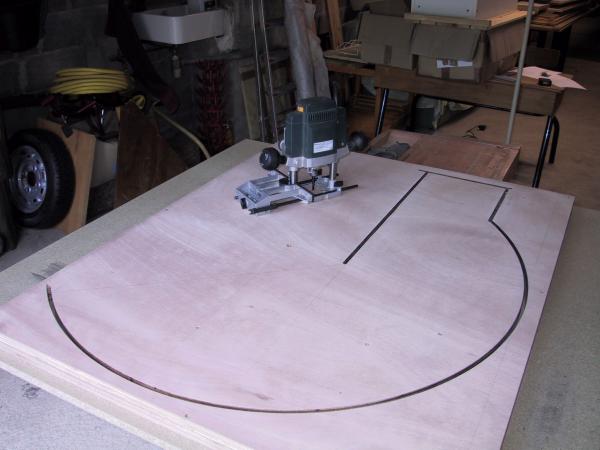

La pièce commence à prendre forme...

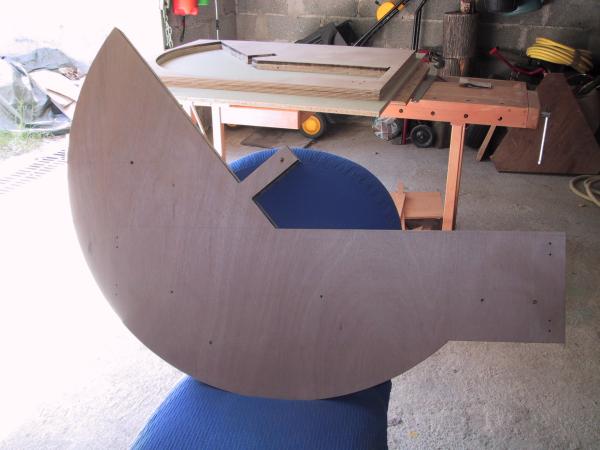

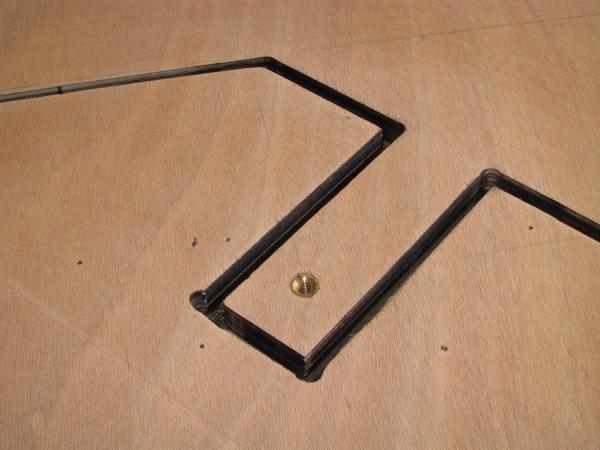

Détail du centre du secteur, que j'ai conservé afin de pouvoir éventuellement retoucher le secteur sur l'ensemble du sandwich CP+polystyrène+CP après l'assemblage et le collage. Normalement, ces appendices devraient disparaître une fois la boîte du miroir assemblée et vérifiée ; je pourrais néanmoins en conserver un pour y fixer un encodeur avant que la motorisation et l'automatisation soient installées...

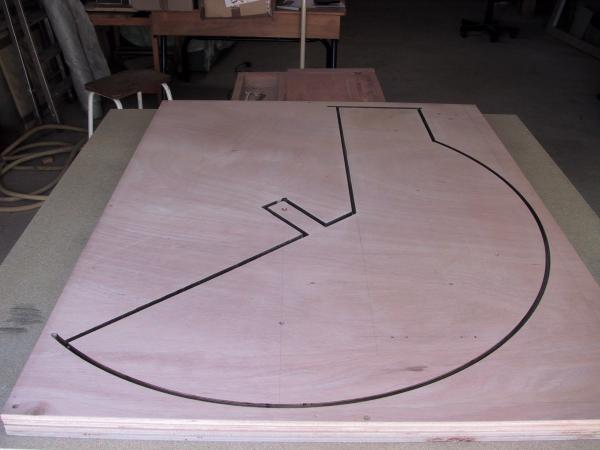

Voilà, la découpe est terminée !

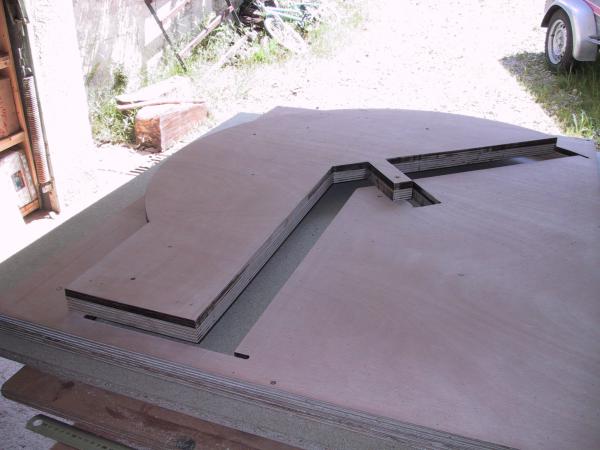

Extraction du paquet de paliers.
La première étape de la construction de la boîte du miroir s'achève. Prochaine étape : la découpe du polystyrène extrudé, l'assemblage et le collage des composites...


Construction du barillet...
